Hướng Dẫn Tính Toán Thời Gian Lưu Rỗng (EBCT) Cột Than Modi Ấn Độ Chuẩn Kỹ Thuật

Tầm Quan Trọng Của Thông Số EBCT Trong Thiết Kế Cột Than Hoạt Tính

Tính toán EBCT cột than Modi Ấn Độ là gì? Tính toán EBCT cột than Modi Ấn Độ (Empty Bed Contact Time) là bước tính toán thủy lực then chốt trong thiết kế hệ thống khử Clo dư, Cloramin và bảo vệ màng lọc thẩm thấu ngược RO, đảm bảo thời gian tiếp xúc hiệu dụng đạt từ 5 – 8 phút.

Trong kỹ thuật xử lý nước cấp đô thị, lọc nước tinh khiết đóng bình và tiền xử lý bảo vệ hệ thống màng thẩm thấu ngược (RO), cột lọc than hoạt tính dạng hạt (Granular Activated Carbon – GAC) giữ vai trò là “tấm khiên” bảo vệ màng RO khỏi nguy cơ bị Clo dư và Cloramin oxy hóa phá hủy.

Tuy nhiên, trong thực tế thiết kế và thi công, rất nhiều kỹ sư cơ điện và nhà thầu gặp phải các sự cố nghiêm trọng:

• Thời gian tiếp xúc quá ngắn (EBCT dưới 3 phút): Phản ứng khử Clo chưa kịp hoàn tất đã bị dòng nước đẩy qua cột, dẫn đến rò rỉ Clo dư tự do vào màng RO, làm thủng màng Polyamide chỉ sau 3 – 6 tháng vận hành.
• Tính toán thể tích than thiếu chính xác: Dẫn đến cột than nhanh chóng bị bão hòa, phải thay than liên tục gây tốn kém chi phí.
• Không tính toán độ giãn nở rửa ngược (Bed Expansion): Khi sục rửa ngược với vận tốc quá nhỏ than không được làm sạch cặn, còn khi sục rửa quá mạnh lại làm trôi than ra ngoài đường ống xả thải.

Thời gian tiếp xúc rỗng (Empty Bed Contact Time – EBCT) là thông số động học quan trọng hàng đầu để xác định chính xác thể tích than hoạt tính Modi Ấn Độ cần nạp, đường kính cột lọc và chiều cao tầng than. Bài viết dưới đây sẽ cung cấp toàn bộ công thức chuẩn mực, bảng tra cứu nhanh và ví dụ tính toán mẫu từ đội ngũ kỹ sư Môi Trường Xuyên Việt.

1. Công Thức Tính toán EBCT cột than Modi Ấn Độ Chuẩn Kỹ Thuật

Khác với quá trình hấp phụ vật lý thông thường, phản ứng giữa Clo tự do (HOCl / OCl⁻) và bề mặt than hoạt tính Modi là phản ứng oxy hóa – khử có xúc tác bề mặt:

┌─────────────────────────────────────────────────────────────────────────────┐
│                 ĐỘNG HỌC PHẢN ỨNG KHỬ CLO DƯ & CLORAMIN                     │
├─────────────────────────────────────────────────────────────────────────────┤
│ 1. PHẢN ỨNG KHỬ CLO TỰ DO (AXIT HIPOCLORO HOCl):                            │
│    C* + 2HOCl ──────► C*O2 + 2H⁺ + 2Cl⁻                                     │
│    Trong đó: C* là tâm hoạt tính trên bề mặt than Modi, C*O2 là phức oxit   │
│    bề mặt và Cl⁻ là ion clorua vô hại không gây oxy hóa màng RO.           │
│    • Tốc độ phản ứng: Cực nhanh (Bậc 1 đối với nồng độ Clo).               │
│    • Yêu cầu EBCT thiết kế: 3 – 5 phút.                                    │
│                                                                             │
│ 2. PHẢN ỨNG KHỬ CLORAMIN (MONOCLORAMIN NH2Cl):                              │
│    C* + NH2Cl + H2O ──► C*O + NH4⁺ + Cl⁻                                    │
│    C*O + 2NH2Cl ──────► C* + N2↑ + 2H⁺ + 2Cl⁻ + H2O                         │
│    • Tốc độ phản ứng: Chậm hơn từ 3 – 5 lần so với khử Clo tự do.           │
│    • Yêu cầu EBCT thiết kế: 6 – 10 phút.                                   │
└─────────────────────────────────────────────────────────────────────────────┘

Than Modi Ấn Độ (dòng hạt 8×16 mesh và 8×30 mesh) được sản xuất từ 100% gáo dừa già nhiệt đới với chỉ số Iodine 900 – 1.000 mg/g và độ cứng ≥ 98%, cung cấp mật độ tâm hoạt tính bề mặt dồi dào, giúp rút ngắn thời gian tiếp xúc cần thiết và duy trì hiệu suất khử Clo > 99.5%.

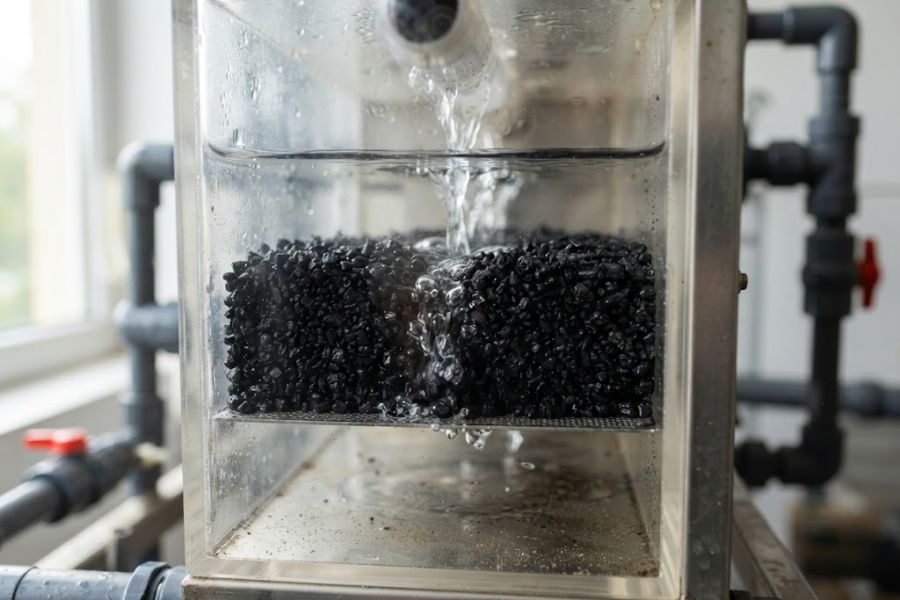

Tính toán EBCT cột than Modi Ấn Độ lọc nước công nghiệp

2. Hệ Thống Công Thức Tính Toán Chuẩn Cho Kỹ Sư Thiết Kế

┌─────────────────────────────────────────────────────────────────────────────┐
│                    HỆ THỐNG CÔNG THỨC THIẾT KẾ CỘT THAN MODI                │
├─────────────────────────────────────────────────────────────────────────────┤
│ 1. CÔNG THỨC TÍNH THỜI GIAN TIẾP XÚC RỖNG (EBCT):                           │
│    EBCT = (V_bed / Q) × 60   (phút)                                         │
│    ──► Thể tích lớp than cần thiết: V_bed = Q × (EBCT / 60)   (m³)          │
│                                                                             │
│ 2. CÔNG THỨC TÍNH DIỆN TÍCH BỀ MẶT LỌC (A_bed):                             │
│    A_bed = Q / v_L   (m²)                                                   │
│    ──► Đường kính cột lọc: D = √(4 × A_bed / π)   (m)                       │
│                                                                             │
│ 3. CÔNG THỨC TÍNH CHIỀU CAO LỚP THAN TĨNH (H_bed):                          │
│    H_bed = V_bed / A_bed = v_L × (EBCT / 60)   (m)                          │
│                                                                             │
│ 4. CÔNG THỨC TÍNH KHỐI LƯỢNG THAN MODI CẦN NẠP (M_carbon):                  │
│    M_carbon = V_bed × ρ_bulk   (kg)                                         │
│    (Với than Modi Ấn Độ 8x16, tỷ trọng biểu kiến ρ_bulk = 500 kg/m³)        │
└─────────────────────────────────────────────────────────────────────────────┘

Trong đó:

• Q: Lưu lượng nước cần xử lý (m³/h).
• EBCT: Thời gian lưu rỗng thiết kế (phút).
• v_L: Vận tốc lọc bề mặt (Hydraulic Loading Rate, chọn từ 10 – 12 m/h, tối đa không quá 15 m/h).
• V_bed: Thể tích lớp than tĩnh trong bồn (m³).
• A_bed: Diện tích tiết diện ngang của bồn lọc (m²).
• D: Đường kính trong của cột lọc (m).
• H_bed: Chiều cao lớp than tĩnh (m, khuyến nghị ≥ 1.0 – 1.5 m).

3. Bảng Khuyến Nghị Thông Số Thiết Kế Theo Từng Ứng Dụng Thực Tế

4. Ví Dụ Tính Toán Thiết Kế Mẫu Cho Cột Lọc RO Công Suất 10 m³/h

Đề bài: Thiết kế cột lọc than hoạt tính Modi Ấn Độ khử 100% Clo dư nguồn nước máy (nồng độ Clo 1.2 mg/L) để bảo vệ hệ thống màng RO công suất nước cấp Q = 10 m³/h.

Bước 1: Chọn thông số thiết kế cơ sở

• Chọn thời gian lưu rỗng: EBCT = 6 phút (đảm bảo an toàn tuyệt đối cho màng RO).
• Chọn vận tốc lọc bề mặt: v_L = 10 m/h.

Bước 2: Tính toán thể tích than và diện tích bồn

• Thể tích than hoạt tính cần thiết:

V_bed = Q × (EBCT / 60) = 10 × (6 / 60) = 1.0 m³ = 1.000 Lít

• Diện tích tiết diện bồn lọc:

A_bed = (Q / v_L) = (10 / 10) = 1.0 m²

• Đường kính trong của bồn lọc:

D = sqrt{frac{4 × A_bed}{π}} = sqrt{(4 × 1.0 / 3.1416)} = 1.128 m = 1.128 mm

• Lựa chọn bồn composite thực tế: Chọn bồn composite tiêu chuẩn Pentair / Canature 4272 (Đường kính D = 1.067 mm ≈ 1.07 m, diện tích A = 0.899 m², chiều cao vỏ H_{vỏ} = 1.850 mm).
• Khi đó vận tốc lọc thực tế: v_L = 10 / 0.899 = 11.12 m/h (Hoàn toàn nằm trong dải cho phép 10 – 12 m/h).

Bước 3: Tính chiều cao lớp than và khối lượng nạp

• Chiều cao lớp than tĩnh:

H_bed = frac{V_bed}{A_bed} = (1.0 / 0.899) = 1.11 m = 1.110 mm (Chiều cao này chiếm 60% chiều cao cột bồn 4272, chừa lại 40% không gian trống phía trên cho độ giãn nở khi rửa ngược).

• Khối lượng than Modi Ấn Độ 8×16 mesh cần nạp:

M_{carbon} = 1.0 m³ × 500 kg/m³ = 500 kg (Tương đương đúng 20 bao 25kg than Modi Ấn Độ).

• Lớp sỏi thạch anh đỡ đáy (kích thước 3 – 5mm): Nạp 150 kg (chiều cao lớp sỏi đỡ 200 mm bao phủ trọn đầu lưới dưới).

5. Bảng Tra Cứu Nhanh Cho Các Mã Cột Composite Thông Dụng

Để tiết kiệm thời gian tính toán cho kỹ sư, Môi Trường Xuyên Việt lập sẵn bảng tra cứu nạp than Modi Ấn Độ 8×16 mesh cho các mã cột tiêu chuẩn:

6. Tính Toán Thủy Lực Khi Sục Rửa Ngược (Backwash Design)

Để hạt than không bị đóng cặn sinh học (Biofouling) và không bị nén chặt làm tăng trở lực, quy trình rửa ngược định kỳ cần được tính toán chính xác:

┌─────────────────────────────────────────────────────────────────────────────┐
│                 TÍNH TOÁN LƯU LƯỢNG RỬA NGƯỢC CỘT THAN MODI                 │
├─────────────────────────────────────────────────────────────────────────────┤
│ • VẬN TỐC RỬA NGƯỢC CHUẨN (v_BW): 24 – 30 m/h (ở nhiệt độ nước 25°C).       │
│ • ĐỘ GIÃN NỞ TẦNG THAN MỤC TIÊU: 25% – 35% chiều cao tĩnh ban đầu.          │
│ • THỜI GIAN RỬA NGƯỢC: 10 – 15 phút (cho đến khi nước xả trong hoàn toàn).  │
│                                                                             │
│ CÔNG THỨC LƯU LƯỢNG BƠM RỬA NGƯỢC:                                          │
│ Q_BW = A_bed × v_BW   (m³/h)                                                │
│                                                                             │
│ Ví dụ với bồn composite 4272 (A_bed = 0.899 m², chọn v_BW = 26 m/h):         │
│ Q_BW = 0.899 × 26 = 23.37 m³/h                                              │
│ ──► Kỹ sư cần chọn bơm rửa ngược có lưu lượng từ 24 - 26 m³/h ở cột áp 2 bar│
└─────────────────────────────────────────────────────────────────────────────┘

7. Câu Hỏi Thường Gặp (FAQ)

Nếu nước đầu vào có Clo dư lên đến 3.0 mg/L thì cần tăng EBCT lên bao nhiêu?

Khi nồng độ Clo dư tự do > 2.0 mg/L, khuyến nghị tăng thời gian lưu rỗng EBCT ≥ 8 phút hoặc lắp đặt 2 cột than nối tiếp nhau (Lead – Lag configuration) để đảm bảo an toàn tuyệt đối cho màng RO.

Môi Trường Xuyên Việt có cung cấp trọn bộ bồn composite, van điều khiển và than Modi không?

Có. Chúng tôi cung cấp giải pháp trọn gói từ Cột composite Canature/Pentair, Van tự động Runxin/Autotrol, Sỏi đỡ thạch anh và Than hoạt tính Modi Ấn Độ chính hãng với giá sỉ tổng kho.

Thông tin liên hệ kỹ thuật & Tổng kho phân phối:

• Tổng kho Miền Nam: 537/18/4 Nguyễn Oanh, Phường 17, Quận Gò Vấp, TP.HCM.
• Nhà máy & Kho Miền Bắc: KCN Từ Liêm, Hà Nội và Nhà máy sản xuất than gáo dừa Bến Tre.
• Hotline Kỹ sư B2B tư vấn: `0903.018.135` (Hỗ trợ 24/7, gửi mẫu test tận nơi).
• Tiêu chuẩn kiểm định: ASTM D4607, Quatest 3, chứng chỉ CO Form AI/AK và quy chuẩn QCVN 40:2011/BTNMT, QCVN 01-1:2018/BYT.
