Sơ Đồ Phân Tầng Vật Liệu Lọc Nước Cột Composite Chuẩn Kỹ Thuật

Trong quá trình lắp đặt và vận hành hệ thống xử lý nước sinh hoạt, giếng khoan hoặc tiền xử lý cho màng lọc RO, việc bố trí đúng sơ đồ phân tầng vật liệu lọc nước trong cột Composite là yếu tố quyết định trực tiếp đến lưu lượng dòng chảy, độ trong của nước sau lọc và tuổi thọ của thiết bị. Nếu đổ sai thứ tự hoặc không chừa đủ khoảng không giãn nở (Freeboard), cột lọc sẽ bị tắc nghẽn nhanh chóng, gây hiện tượng sụt áp nghiêm trọng và làm trôi vật liệu làm nghẹt van điều khiển.

Bài viết này của Công ty TNHH Môi Trường Xuyên Việt sẽ hướng dẫn chi tiết quy tắc thủy lực phân tầng, chiều dày từng lớp vật liệu và sơ đồ bố trí chuẩn cho các kích thước cột lọc phổ biến.

—

1. Nguyên Lý Thủy Lực Phân Tầng Trong Cột Lọc Áp Lực

Quy tắc cốt lõi khi bố trí vật liệu trong cột lọc áp lực là sắp xếp theo tỷ trọng hạt (Specific Gravity) và kích thước hạt (Grain Size) từ đáy cột lên trên:

Nhờ sự chênh lệch tỷ trọng này, sau mỗi chu kỳ sục rửa ngược (Backwash) với dòng nước đẩy từ dưới lên làm xáo trộn toàn bộ buồng lọc, khi ngưng rửa và chuyển sang chế độ lọc thuận, các hạt vật liệu sẽ tự động lắng xuống và phân tách lại chính xác vị trí ban đầu theo nguyên lý lắng trọng lực của định luật Stokes.

—

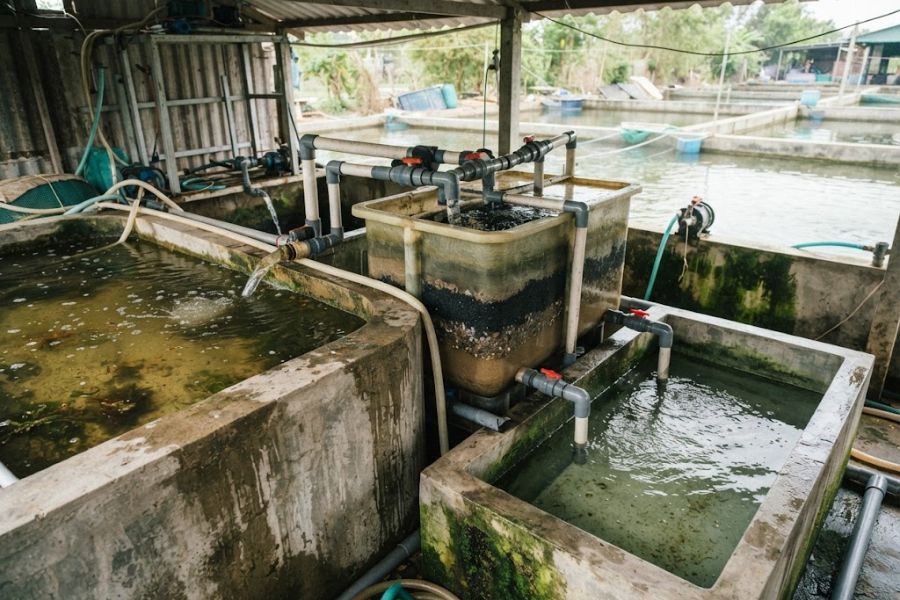

2. Chi Tiết Sơ Đồ 5 Tầng Vật Liệu Lọc Trong Cột Composite

┌──────────────────────────────────────────────────────────────┐
│                    NƯỚC NGUỒN VÀO (INLET)                    │
│ ════════════════════════════════════════════════════════════ │
│ [Khoảng trống giãn nở rửa ngược Freeboard: 35 - 40%]         │
│ ──────────────────────────────────────────────────────────── │
│ [Tầng 4: Than Hoạt Tính Gáo Dừa / Than Antraxit]             │
│         -> Độ dày: 25 - 35 cm | Khử clo, hấp phụ mùi tanh, HC│
│ ──────────────────────────────────────────────────────────── │
│ [Tầng 3: Cát Mangan Việt Nam / Hạt Birm Clack USA]           │
│         -> Độ dày: 20 - 25 cm | Xúc tác oxy hóa kết tủa Fe,Mn│
│ ──────────────────────────────────────────────────────────── │
│ [Tầng 2: Cát Thạch Anh Lọc Nước 0.4 - 0.8mm]                 │
│         -> Độ dày: 25 - 35 cm | Chặn giữ huyền phù, cặn mịn  │
│ ──────────────────────────────────────────────────────────── │
│ [Tầng 1: Sỏi Đỡ Thạch Anh 4 - 8mm / 2 - 4mm]                 │
│         -> Độ dày: 10 - 15 cm | Đệm đáy, bảo vệ lưới chõ lọc │
│ ════════════════════════════════════════════════════════════ │
│                  NƯỚC SẠCH SAU LỌC (OUTLET)                  │
└──────────────────────────────────────────────────────────────┘

Chi Tiết Nhiệm Vụ Từng Tầng:

1. Tầng 1 – Lớp sỏi đỡ đệm đáy (4 – 8 mm & 2 – 4 mm):

• Chiều dày: 10 – 15 cm (ngập qua đỉnh chõ lọc đáy từ 3 – 5 cm).
• Nhiệm vụ: Bảo vệ chõ thu nước dưới đáy không bị hạt cát nhỏ lọt vào gây kẹt đường ống và phân phối đều lưu lượng nước khi sục rửa ngược.

1. Tầng 2 – Lớp cát thạch anh lọc nước (0.4 – 0.8 mm):

• Chiều dày: 25 – 35 cm.
• Nhiệm vụ: Màng lọc giữ cặn cơ học chính, giữ lại các bông keo sắt Fe(OH)₃ kết tủa và huyền phù lơ lửng có kích thước > 10 µm.

1. Tầng 3 – Lớp xúc tác oxy hóa Cát Mangan / Hạt Birm:

• Chiều dày: 20 – 25 cm.
• Nhiệm vụ: Xúc tác phản ứng chuyển hóa sắt hòa tan (Fe²⁺) và mangan (Mn²⁺) thành dạng kết tủa không tan.

1. Tầng 4 – Lớp than hoạt tính gáo dừa / Than Antraxit:

• Chiều dày: 25 – 35 cm.
• Nhiệm vụ: Hấp phụ hợp chất hữu cơ, khử độc tố, thuốc trừ sâu, khí độc hòa tan và khử mùi tanh hôi của nước giếng.

1. Khoảng không Freeboard trên cùng (35% – 40% chiều cao cột):

• Bắt buộc để trống: Tạo không gian cho các lớp hạt bay lơ lửng và va đập vào nhau khi rửa ngược, giúp cặn bẩn bóc tách hoàn toàn và thoát ra ngoài qua đường nước thải.

—

3. Bảng Tính Khối Lượng Vật Liệu Cho Các Kích Thước Cột Composite Thông Dụng

—

4. Các Lưu Ý Kỹ Thuật Quan Trọng Khi Đổ Vật Liệu Vào Cột

1. Bịt kín ống trung tâm trước khi đổ: Dùng băng keo hoặc nắp chụp bịt kín miệng ống dẫn nước trung tâm để tránh vật liệu lọc rơi vào trong ống làm tắc van điều khiển.
2. Đổ nước đệm vào cột trước khi cho sỏi: Đổ nước sạch vào khoảng 1/3 chiều cao cột trước khi cho sỏi đỡ vào để giảm lực va đập của sỏi lên chõ lọc đáy, chống nứt vỡ chõ.
3. Sục xả rửa ngược kỹ trước khi đưa vào sử dụng: Sau khi lắp ráp van điều khiển, tiến hành sục rửa ngược (Backwash) trong 15 – 20 phút để loại bỏ toàn bộ bụi mịn của than và cát trước khi cấp nước sạch vào bồn chứa.

—

5. Liên Kết Silo & Điều Hướng

• 🔗 Master Pillar: Cẩm Nang Vật Liệu Lọc Nước: Tra cứu ma trận vật liệu lọc nước toàn diện.
• 🔗 HUB 5: Cột Lọc Nước Đa Tầng Multi-Media: Nguyên lý thủy lực và vận tốc lọc.
• 🔗 Landing L1-04: Báo Giá Trọn Bộ Vật Liệu Lọc Nước Giếng Khoan: Báo giá combo cột Composite.
• 🔗 L2-02: So Sánh Cát Mangan vs Hạt Birm vs ODM-2F: Chọn vật liệu khử phèn phù hợp.

—

6. Câu Hỏi Thường Gặp (FAQ)

Q1: Nếu đổ vật liệu đầy 100% cột Composite thì có sao không?

Trả lời: Nếu đổ đầy 100%, khi sục rửa ngược lớp vật liệu không có không gian để giãn nở và cọ xát bóc tách cặn bẩn. Cặn không thoát ra được sẽ gây tắc nghẽn buồng lọc, đồng thời hạt vật liệu bị ép chặt có thể tràn vào đường ống gây nghẹt van điều khiển.

Q2: Có thể thay thế sỏi đỡ bằng cát thạch anh hạt lớn được không?

Trả lời: Không nên. Sỏi đỡ có kích thước 4 – 8 mm với độ rỗng lớn giúp thu nước thuận và phân tán đều dòng nước rửa ngược. Cát hạt lớn không đảm bảo khoảng rỗng thủy lực cần thiết cho chõ lọc đáy.

—
