Thời gian lưu rỗng EBCT là gì? Tầm quan trọng trong thiết kế cột lọc nước
Thời gian lưu rỗng EBCT (Empty Bed Contact Time) là khoảng thời gian lý thuyết mà một thể tích nước di chuyển qua toàn bộ thể tích lớp than hoạt tính trong cột lọc mà không tính đến độ xốp của hạt than. Nắm vững cách tính thời gian lưu EBCT chính xác là yếu tố then chốt quyết định 100% hiệu quả khử clo dư, trihalomethanes (THMs), hóa chất bảo vệ thực vật, độc chất hữu cơ VOCs và chống hiện tượng rò rỉ clo phá hủy màng thẩm thấu ngược RO trong các hệ thống lọc nước công nghiệp.

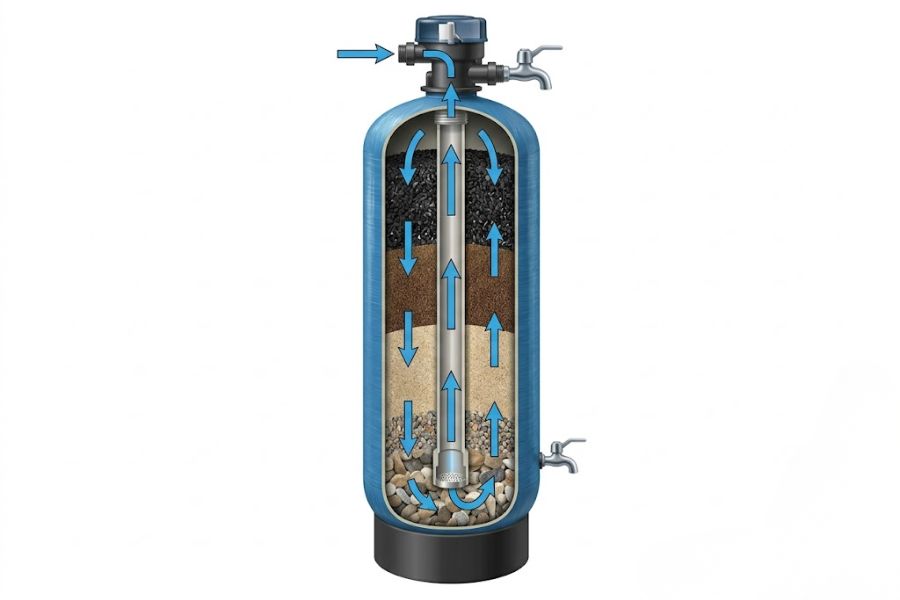

Hình 1: Sơ đồ mặt cắt kỹ thuật và phân tầng vật liệu trong cột lọc áp lực Composite đa tầng
1. Công thức tính thời gian lưu rỗng EBCT chuẩn kỹ thuật
Theo tiêu chuẩn thiết kế công trình cấp nước AWWA B604 của Hiệp hội Công trình Nước Hoa Kỳ, thời gian lưu rỗng EBCT được tính toán theo tỷ số giữa thể tích lớp than hoạt tính và lưu lượng nước cấp qua cột:
Công thức cơ bản:
Trong đó:
• Vbed: Thể tích thực tế của lớp than hoạt tính trong bồn/cột lọc (m³ hoặc Lít).
• Q: Lưu lượng nước cấp danh định chảy qua cột (m³/h hoặc Lít/phút).
• EBCT: Thời gian tiếp xúc lưu rỗng tính bằng phút.
Công thức tính khối lượng Than Hoạt Tính cần nạp (Mthan):
Trong đó:
• ρbulk: Tỷ trọng khối (Bulk Density) của than hoạt tính. Với than gáo dừa Trà Bắc / Than Ấn Độ: ρbulk ≈ 0.45 – 0.55 kg/L (450 – 550 kg/m³).
• Số bao than cần mua (bao 25kg): Số bao = Mthan / 25.
Hình 2: Than hoạt tính gáo dừa Trà Bắc dạng hạt chuyên dụng nạp cột lọc nước khử clo bảo vệ màng RO
2. Bảng định mức thời gian lưu EBCT theo từng mục tiêu xử lý nước
| Mục tiêu xử lý & Loại tạp chất | EBCT Khuyến nghị | Vận tốc lọc tuyến tính (v) | Cơ chế & Ghi chú vận hành |
|---|---|---|---|
| Khử Clo dư tự do (Free Chlorine) | 3 – 5 phút | 10 – 15 m/h | Phản ứng khử xúc tác bề mặt diễn ra cực nhanh, biến Cl₂ thành ion Cl⁻ không độc hại. |
| Bảo vệ màng RO (Khử sạch Clo | 5 – 8 phút | 8 – 12 m/h | Ngăn chặn hiện tượng oxy hóa làm rách màng Polyamide RO (DOW Filmtec, LG Chem). |
| Khử Cloramin (Chloramines) | 8 – 12 phút | 6 – 10 m/h | Phản ứng xúc tác phân hủy Cloramin chậm hơn 3-4 lần so với Clo tự do, cần lớp than dày. |
| Khử Mùi vị lạ & Hợp chất hữu cơ (TOC) | 7 – 10 phút | 8 – 10 m/h | Hấp phụ vật lý các phân tử axit humic, fulvic gây màu vàng và mùi tanh trong nước ngầm. |
| Khử Độc chất VOCs, Thuốc trừ sâu, PFAS | 10 – 20 phút | 5 – 8 m/h | Yêu cầu thời gian khuếch tán sâu vào hệ mao quản vi mô (Micropores |
3. Bảng so sánh Than Gáo Dừa vs Than Gốc Khoáng Bituminous trong Thiết Kế EBCT
| Đặc tính kỹ thuật | Than Hoạt Tính Gáo Dừa (Coconut Shell) | Than Gốc Khoáng Bituminous (Than Đá) |
|---|---|---|
| Cấu trúc mao quản chủ đạo | Mao quản vi mô (Micropores < 2nm) chiếm > 85% | Mao quản trung bình & lớn (Mesopores 2-50nm) chiếm > 50% |
| Khả năng khử Clo dư & Hợp chất THMs | Vượt trội (EBCT yêu cầu chỉ 3 – 5 phút) | Khá (EBCT yêu cầu 5 – 8 phút) |
| Khả năng khử Màu hữu cơ & Phân tử lớn | Trung bình (cần thời gian lưu EBCT dài hơn) | Rất tốt (bắt giữ nhanh các phân tử hữu cơ lớn) |
| Độ cứng cơ học chống vỡ vụn | Rất cao (≥ 95% – 98%) | Trung bình (88% – 93%, dễ sinh bụi than khi rửa ngược) |
4. Bảng tính toán khối lượng Than Hoạt Tính cho 10 kích thước Cột Composite
| Mã Cột Composite | Kích thước (D × H) | Tổng dung tích bồn | Thể tích than (Vbed) | Khối lượng than (kg) | Số bao than (25kg/bao) | Lưu lượng Q (EBCT = 6 phút) |
|---|---|---|---|---|---|---|
| Cột 1054 | 250 × 1.400 mm | 62 Lít | 30 Lít (0.03 m³) | 15 kg | 0.6 bao (~1 bao) | 0.30 m³/h (300 L/h) |
| Cột 1252 | 300 × 1.300 mm | 85 Lít | 45 Lít (0.045 m³) | 22.5 kg | 1 bao | 0.45 m³/h (450 L/h) |
| Cột 1354 | 330 × 1.400 mm | 105 Lít | 55 Lít (0.055 m³) | 27.5 kg | 1.1 bao (~1.5 bao) | 0.55 m³/h (550 L/h) |
| Cột 1465 | 350 × 1.650 mm | 145 Lít | 75 Lít (0.075 m³) | 37.5 kg | 1.5 bao | 0.75 m³/h (750 L/h) |
| Cột 1665 | 400 × 1.650 mm | 185 Lít | 100 Lít (0.10 m³) | 50 kg | 2 bao | 1.00 m³/h (1.000 L/h) |
| Cột 1865 | 450 × 1.650 mm | 250 Lít | 130 Lít (0.13 m³) | 65 kg | 2.6 bao (~3 bao) | 1.30 m³/h |
| Cột 2162 | 525 × 1.600 mm | 315 Lít | 165 Lít (0.165 m³) | 82.5 kg | 3.3 bao (~3.5 bao) | 1.65 m³/h |
| Cột 2472 | 600 × 1.850 mm | 450 Lít | 240 Lít (0.24 m³) | 120 kg | 4.8 bao (~5 bao) | 2.40 m³/h |
| Cột 3072 | 750 × 1.850 mm | 700 Lít | 370 Lít (0.37 m³) | 185 kg | 7.4 bao (~8 bao) | 3.70 m³/h |
| Cột 3672 | 900 × 1.850 mm | 1.000 Lít | 530 Lít (0.53 m³) | 265 kg | 10.6 bao (~11 bao) | 5.30 m³/h |
5. Ví dụ thực tế: Tính toán thiết kế hệ lọc than hoạt tính 5 m³/h cho màng RO
Đầu bài thực tế: Tính toán và lựa chọn cột lọc than hoạt tính cho hệ thống lọc nước tinh khiết RO công suất 5 m³/h khử Clo dư nước thủy cục. Yêu cầu thời gian lưu rỗng EBCT = 6 phút để đảm bảo nồng độ Clo dư trước màng RO luôn < 0.02 ppm.
- Bước 1: Tính thể tích than cần dùng:
Vbed = (Q × EBCT) / 60 = (5 m³/h × 6 phút) / 60 = 0.50 m³ = 500 Lít than hoạt tính. - Bước 2: Chọn kích thước cột lọc composite:
Với thể tích lớp than 500 Lít chiếm 50% dung tích bồn (50% không gian còn lại dành cho lớp sỏi đỡ 2-4mm, 5-10mm và khoảng trống giãn nở lớp lọc khi rửa ngược 40%), dung tích bồn tối thiểu: Vcột = 500 / 0.5 = 1.000 Lít.
⇒ Lựa chọn Cột Composite 3672 (Đường kính D = 900mm, Chiều cao H = 1.850mm, Dung tích 1.000 Lít). - Bước 3: Tính khối lượng than và số lượng bao cần mua:
Mthan = 500 Lít × 0.50 kg/L = 250 kg (Tương đương 10 bao Than Hoạt Tính Trà Bắc hoặc Than Ấn Độ 25kg/bao). - Bước 4: Kiểm tra vận tốc lọc tuyến tính qua cột:
Diện tích tiết diện ngang của cột S = π × (0.9)² / 4 = 0.636 m².
Vận tốc lọc tuyến tính v = Q / S = 5 / 0.636 = 7.86 m/h (Nằm hoàn hảo trong dải tối ưu 8 – 12 m/h đạt chuẩn AWWA).
6. Hướng dẫn Quy trình Rửa Ngược (Backwash) & Kiểm soát Độ Giãn Nở Lớp Lọc
Để duy trì khả năng hấp phụ và chống hiện tượng tắc nghẽn cột lọc, quy trình rửa ngược than hoạt tính cần thực hiện theo các bước kỹ thuật sau:
- Cường độ rửa ngược: Duy trì vận tốc nước rửa ngược từ 25 – 35 m/h để đạt độ giãn nở lớp than từ 30% – 40%. Nếu rửa quá nhẹ, bùn cặn không thoát ra được; nếu rửa quá mạnh (v > 45 m/h), than sẽ bị cuốn trôi theo đường nước thải.
- Thời gian rửa ngược: Tiến hành rửa ngược từ 10 – 15 phút cho đến khi nước xả ra trong hoàn toàn.
- Rửa xuôi (Fast Rinse): Sau khi rửa ngược, bắt buộc rửa xuôi với vận tốc 10 – 15 m/h trong 5 – 10 phút để ổn định và nén chặt lại lớp vật liệu trước khi đưa nước sạch vào sử dụng hoặc cấp vào màng RO.
7. Những sai lầm phổ biến khi tính toán và vận hành bồn than hoạt tính
- Chỉ tính lưu lượng mà quên kiểm tra vận tốc lọc tuyến tính: Nếu v > 15 m/h, dù EBCT đủ nhưng dòng chảy quá xiết sẽ làm xói mòn lớp vật liệu và sinh hiện tượng dòng chảy tắt (Channeling) gây rò rỉ Clo.
- Quên ngâm nước đuổi bọt khí 24h trước khi chạy: Than hoạt tính khô chứa nhiều không khí trong mao quản. Nếu không ngâm đủ 24 giờ, than sẽ nổi bồng bềnh và thoát ra ngoài theo đường nước rửa ngược.
- Không rửa ngược định kỳ: Cặn bẩn lơ lửng bám vào bề mặt than làm bít tắc các mao quản vi mô, khiến than mất hoạt tính khử Clo nhanh chóng.
- Không kiểm tra độ cứng của than: Dùng than tái sinh có độ cứng thấp (< 90%) sẽ bị vỡ vụn khi sục rửa áp lực cao, làm đen nước và kẹt van điều khiển.
8. Hỏi đáp kỹ thuật về tính toán EBCT (FAQ)
1. Tại sao nói EBCT là “thời gian lưu rỗng” mà không phải thời gian lưu thực tế?
Vì công thức EBCT tính theo toàn bộ thể tích hình học của lớp than (Vbed) mà bỏ qua thể tích chiếm chỗ của các hạt than đặc. Thời gian lưu thực tế của nước trong các khe rỗng giữa các hạt than ngắn hơn EBCT rất nhiều (thường chỉ bằng 35-45% EBCT tùy theo độ xốp lớp lọc).
2. Vận tốc lọc tuyến tính qua cột than hoạt tính nên duy trì ở mức bao nhiêu?
Vận tốc lọc tối ưu nên duy trì trong khoảng 8 – 12 m/h. Không nên vượt quá 15 m/h để đảm bảo độ bền cơ học của hạt than và hiệu suất hấp phụ cao nhất.
3. Khi nào cần thiết kế cấu hình 2 cột than nối tiếp (Lead-Lag)?
Nên dùng cấu hình 2 cột Lead-Lag khi xử lý các độc chất nguy hiểm như thuốc bảo vệ thực vật, VOCs hoặc bảo vệ màng RO công suất lớn. Khi cột 1 bão hòa, cột 2 vẫn hấp phụ triệt để phần rò rỉ, cho phép thay than cột 1 mà không phải dừng toàn bộ dây chuyền sản xuất.
4. Môi Trường Xuyên Việt có nhận tính toán thiết kế và nạp than tận nơi cho dự án không?
Có. Chúng tôi có đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ khảo sát, tính toán EBCT miễn phí và cung cấp trọn gói dịch vụ bốc dỡ, thay thế than hoạt tính, cát sỏi thạch anh tận nơi cho các nhà máy, khu công nghiệp trên toàn quốc.
