Kích Thước Tấm Lọc Bụi Công Nghiệp Chuẩn G4, F7, HEPA [Bảng Tra Cứu 2026]

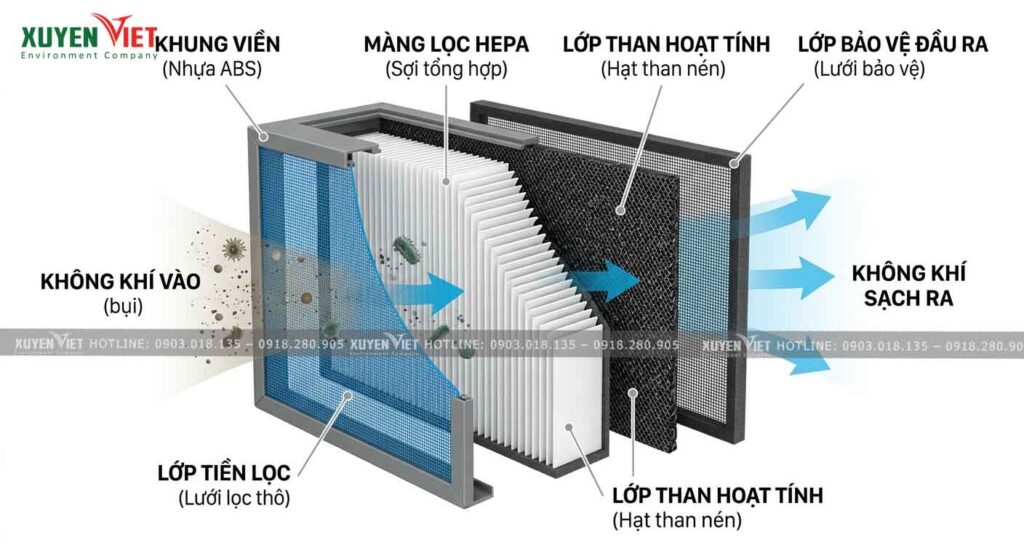

Kích thước tấm lọc bụi công nghiệp đóng vai trò quyết định đến khả năng cản bụi thô, bảo vệ dàn quạt hút và ngăn chặn bụi sơn bám dính làm tắc nghẽn các lớp than hoạt tính tổ ong phía sau. Dưới đây là bảng tra cứu đầy đủ các quy cách chuẩn theo tiêu chuẩn Châu Âu EN779 / ISO 16890.

1.

thung than hoat tinh to ong tai Xuyen Viet gom 18 vien - Kích Thước Tấm Lọc Bụi Công Nghiệp Chuẩn G4, F7, HEPA [Bảng Tra Cứu 2026]

*Hình ảnh: Than hoạt tính tổ ong xử lý khí thải tại Môi Trường Xuyên Việt*

Bảng Tra Cứu Kích Thước Tấm Lọc Bụi Công Nghiệp Chuẩn EN779

Cấp độ lọcHiệu suất lọc (EN779)Kích thước khung chuẩn (Dài × Rộng × Dày)Lưu lượng thiết kếSụt áp ban đầu
Tấm lọc thô G2 (Bông lọc 10mm)65 – 70% (Hạt > 10µm)595 × 595 × 21 mm / 595 × 595 × 46 mm2.500 – 3.200 m³/h30 – 45 Pa
Tấm lọc thô G4 (Bông lọc 20mm)90 – 95% (Hạt > 5µm)595 × 595 × 46 mm / 295 × 595 × 46 mm2.800 – 3.400 m³/h45 – 60 Pa
Phin lọc tinh F7 (Dạng túi)80 – 90% (Hạt ≥ 0.4µm)595 × 595 × 380 mm (6 – 8 túi)3.000 – 3.600 m³/h80 – 110 Pa
Phin lọc tinh F8 (Dạng túi)90 – 95% (Hạt ≥ 0.4µm)595 × 595 × 500 mm (8 túi)3.200 – 3.800 m³/h100 – 130 Pa
Màng lọc HEPA H13 (Khung nhôm)≥ 99.97% (Hạt ≥ 0.3µm)610 × 610 × 150 mm / 610 × 610 × 292 mm1.500 – 2.000 m³/h180 – 220 Pa

Bổ Sung Kỹ Thuật Chuyên Sâu: Động Học Hấp Phụ & Tính Toán Thiết Bị Lọc Khí Thải

Trong công nghệ xử lý khí thải buồng sơn và dung môi hữu cơ bay hơi (VOCs), việc kiểm soát thời gian tiếp xúc rỗng (EBCT) và vận tốc gió mặt (Face Velocity – vface) qua tháp than tổ ong là yếu tố quyết định hiệu suất hấp phụ:

EBCT = frac{Vthan}{Q} × 3600 quad (giây)
vface = (Q / 3600 × A) quad (m/s)
  • Vận tốc gió mặt tối ưu qua tháp than: vface = 0.8 – 1.2 m/s.
  • Thời gian lưu khí EBCT tối thiểu: EBCT ≥ 0.8 – 1.2 giây (tương đương 2 – 3 tầng than tổ ong dày 200 – 300 mm).
  • Trở lực sụt áp cho phép: ΔP ≤ 250 – 350 Pa.

“`mermaid

graph TD

A[“Khí Thải Buồng Sơn / Xưởng In (Chứa VOCs, Mùi Dung Môi)”] –> B[“Cấp 1: Phin Lọc Bụi Thô G4 (Tách 95% Bụi Sơn Khô)”]

B –> C[“Cấp 2: Phin Lọc Túi F7 (Tách Hạt Sơn Siêu Mịn C –> D[“Cấp 3: Tháp Than Hoạt Tính Tổ Ong Kháng Nước CTC ≥ 65%”]

D –> E[“Quạt Hút Ly Tâm Phòng Nổ -> Ống Khói Xả Sạch QCVN 19:2009”]

“`

Bảng Tra Cứu Quy Chuẩn Xả Thải Khí Công Nghiệp QCVN 19 & 20:2009/BTNMT

Hợp chất ô nhiễm trong khí thảiNồng độ giới hạn cho phép Cột B (mg/Nm³)Cơ chế xử lý bằng Than Tổ Ong Honeycomb Xuyên Việt
Tổng bụi lơ lửng (TSP)≤ 150 mg/Nm³Giữ lại qua tầng lọc bông sợi thủy tinh G4 / F7
Toluen (C₇H₈)≤ 500 mg/Nm³Hấp phụ chọn lọc qua vi mao quản than tổ ong CTC 65%
Xylen (C₈H1₀)≤ 100 mg/Nm³Hấp phụ chọn lọc qua vi mao quản than tổ ong CTC 65%
Benzen (C6H6)≤ 5 mg/Nm³Hấp phụ sâu qua mạng mao quản rỗng than gáo dừa
Hydro Sunfua (H2S)≤ 7.5 mg/Nm³Phản ứng hóa học xúc tác bề mặt than tẩm kiềm
Mùi hôi tổng hợp (Odor Unit)≤ 1.000 OUKhử sạch 98% qua 3 tầng than tổ ong dày 300mm

Hướng Dẫn Vận Hành & Phòng Chống Cháy Nổ Cho Tháp Than Hoạt Tính

  1. Kiểm soát nhiệt độ khí đầu vào (T : Hơi dung môi hấp phụ trên than là quá trình tỏa nhiệt. Nếu nhiệt độ khí thải vượt quá 60°C, hiệu suất hấp phụ sẽ giảm mạnh và tiềm ẩn nguy cơ tự bốc cháy (Self-Ignition). Cần lắp tháp giải nhiệt hoặc van xả sự cố.
  1. Kiểm soát độ ẩm tương đối (RH : Nếu khí thải có độ ẩm cao từ buồng sơn màng nước, bắt buộc phải sử dụng Than tổ ong kháng nước (Water-Resistant Honeycomb) để tránh hiện tượng ngưng tụ hơi nước làm rã nát khối than.
  1. Thay thế phin lọc bụi thô G4 định kỳ: Cứ sau 15 – 30 ngày, cần thay mới tấm bông lọc bụi G4 để tránh bụi sơn bám bít mặt than, gây quá tải quạt hút.

Hướng Dẫn Tính Toán Thủy Khí & Lựa Chọn Quạt Hút Cho Tháp Than Tổ Ong

Để hệ thống xử lý khí thải không bị hiện tượng sụt áp quá mức làm động cơ quạt hút bị quá tải hoặc luồng gió đi tắt không tiếp xúc với than:

1. Tính Toán Lưu Lượng Gió Thực Tế Cần Hút (Qthuc)

Q = F × vchụp × 3600 quad (m³/h)

*Trong đó:*

  • F: Diện tích miệng chụp hút buồng sơn / xưởng in (m²).
  • vchụp: Vận tốc gió tại miệng chụp hút (vchụp = 0.5 – 0.8 m/s).

2. Tính Toán Tổng Trở Lực Của Toàn Bộ Hệ Thống (ΔPtong)

ΔPtong = ΔPduong ong + ΔPphin G4 + ΔPthan to ong + ΔPong khoi
  • Trở lực qua phin lọc bụi G4 sạch: ΔPG4 = 50 – 100 Pa.
  • Trở lực qua 2 – 3 tầng than tổ ong (100×100×100mm): ΔPthan = 200 – 300 Pa.
  • Tổng áp suất tĩnh cần thiết của quạt hút ly tâm: Hquat ≥ 1.200 – 1.800 Pa.

4 Lưu Ý Khi Thiết Kế & Lắp Đặt Tháp Hấp Phụ Khí Thải Buồng Sơn

  1. Bố trí cửa trượt thay than bên hông: Thiết kế các khay trượt inox 304 dạng ngăn kéo để khi thay thế than tổ ong bão hòa, công nhân chỉ mất 30 phút rút khay cũ và trượt khay than mới vào, không cần tháo dỡ toàn bộ thân tháp.
  1. Lắp đặt ron xốp làm kín vách khay: Chèn kín các khe hở tiếp giáp giữa khay than và thành vỏ tháp nhằm ngăn ngừa hiện tượng dòng khí đi tắt (Bypass) qua khe hở mà không đi qua lỗ than tổ ong.
  1. Trang bị cảm biến chênh áp & nhiệt độ tự động: Cảnh báo sớm khi phin lọc bụi bị nghẹt hoặc nhiệt độ trong tháp than tăng cao đột ngột trên 50°C để ngắt quạt hút kịp thời.
  1. Chọn đúng loại Than tổ ong kháng nước: Đối với các xưởng sơn sử dụng buồng dập bụi màng nước (Water Curtain Spray Booth), dòng khí có độ ẩm tương đối RH > 80%, bắt buộc phải dùng Than tổ ong kháng nước để khối than không bị mủn vỡ khi gặp sương ẩm.

Bổ Sung Kỹ Thuật Chuyên Sâu: Động Học Hấp Phụ & Tính Toán Thiết Bị Lọc Khí Thải

Trong công nghệ xử lý khí thải buồng sơn và dung môi hữu cơ bay hơi (VOCs), việc kiểm soát thời gian tiếp xúc rỗng (EBCT) và vận tốc gió mặt (Face Velocity – vface) qua tháp than tổ ong là yếu tố quyết định hiệu suất hấp phụ:

EBCT = frac{Vthan}{Q} × 3600 quad (giây)
vface = (Q / 3600 × A) quad (m/s)
  • Vận tốc gió mặt tối ưu qua tháp than: vface = 0.8 – 1.2 m/s.
  • Thời gian lưu khí EBCT tối thiểu: EBCT ≥ 0.8 – 1.2 giây (tương đương 2 – 3 tầng than tổ ong dày 200 – 300 mm).
  • Trở lực sụt áp cho phép: ΔP ≤ 250 – 350 Pa.

“`mermaid

graph TD

A[“Khí Thải Buồng Sơn / Xưởng In (Chứa VOCs, Mùi Dung Môi)”] –> B[“Cấp 1: Phin Lọc Bụi Thô G4 (Tách 95% Bụi Sơn Khô)”]

B –> C[“Cấp 2: Phin Lọc Túi F7 (Tách Hạt Sơn Siêu Mịn C –> D[“Cấp 3: Tháp Than Hoạt Tính Tổ Ong Kháng Nước CTC ≥ 65%”]

D –> E[“Quạt Hút Ly Tâm Phòng Nổ -> Ống Khói Xả Sạch QCVN 19:2009”]

“`

Bảng Tra Cứu Quy Chuẩn Xả Thải Khí Công Nghiệp QCVN 19 & 20:2009/BTNMT

Hợp chất ô nhiễm trong khí thảiNồng độ giới hạn cho phép Cột B (mg/Nm³)Cơ chế xử lý bằng Than Tổ Ong Honeycomb Xuyên Việt
Tổng bụi lơ lửng (TSP)≤ 150 mg/Nm³Giữ lại qua tầng lọc bông sợi thủy tinh G4 / F7
Toluen (C₇H₈)≤ 500 mg/Nm³Hấp phụ chọn lọc qua vi mao quản than tổ ong CTC 65%
Xylen (C₈H1₀)≤ 100 mg/Nm³Hấp phụ chọn lọc qua vi mao quản than tổ ong CTC 65%
Benzen (C6H6)≤ 5 mg/Nm³Hấp phụ sâu qua mạng mao quản rỗng than gáo dừa
Hydro Sunfua (H2S)≤ 7.5 mg/Nm³Phản ứng hóa học xúc tác bề mặt than tẩm kiềm
Mùi hôi tổng hợp (Odor Unit)≤ 1.000 OUKhử sạch 98% qua 3 tầng than tổ ong dày 300mm

Hướng Dẫn Vận Hành & Phòng Chống Cháy Nổ Cho Tháp Than Hoạt Tính

  1. Kiểm soát nhiệt độ khí đầu vào (T : Hơi dung môi hấp phụ trên than là quá trình tỏa nhiệt. Nếu nhiệt độ khí thải vượt quá 60°C, hiệu suất hấp phụ sẽ giảm mạnh và tiềm ẩn nguy cơ tự bốc cháy (Self-Ignition). Cần lắp tháp giải nhiệt hoặc van xả sự cố.
  1. Kiểm soát độ ẩm tương đối (RH : Nếu khí thải có độ ẩm cao từ buồng sơn màng nước, bắt buộc phải sử dụng Than tổ ong kháng nước (Water-Resistant Honeycomb) để tránh hiện tượng ngưng tụ hơi nước làm rã nát khối than.
  1. Thay thế phin lọc bụi thô G4 định kỳ: Cứ sau 15 – 30 ngày, cần thay mới tấm bông lọc bụi G4 để tránh bụi sơn bám bít mặt than, gây quá tải quạt hút.
