Tháp hấp phụ là gì? Tháp hấp phụ là thiết bị xử lý khí thải công nghiệp dạng khô sử dụng các tầng đệm chứa than hoạt tính tổ ong hoặc than viên nén để thu giữ khí độc, dung môi VOCs và mùi sơn với hiệu suất đạt 92% – 98% theo quy chuẩn xả thải QCVN 19:2009/BTNMT và QCVN 20:2009/BTNMT.

1. Khái Niệm & Nguyên Lý Khí Động Học Của Tháp Hấp Phụ

hệ thống hấp phụ khí (Adsorption Tower) là thiết bị truyền khối pha Khí – Rắn, trong đó dòng khí thải mang các chất ô nhiễm được quạt hút ly tâm dẫn qua một hoặc nhiều tầng đệm vật liệu rắn có độ xốp cực cao (than hoạt tính, zeolite, silica gel hoặc nhôm hoạt tính).

Cơ Chế Hấp Phụ Vật Lý & Hóa Học Trong Tháp

• Hấp Phụ Vật Lý (Physisorption): Phân tử hơi dung môi hữu cơ (Toluen, Xylen, Benzen, Butyl Acetate) khuếch tán vào bên trong hệ thống vi mao quản (micropores Hấp Phụ Hóa Học (Chemisorption): Đối với các khí axit vô cơ (H₂S, SO₂, HCl, NH₃), than hoạt tính được tẩm tác nhân hóa học (KOH 5%, NaOH, H₃PO₄) để xảy ra phản ứng trung hòa tạo thành muối rắn cố định vĩnh viễn trên bề mặt than.

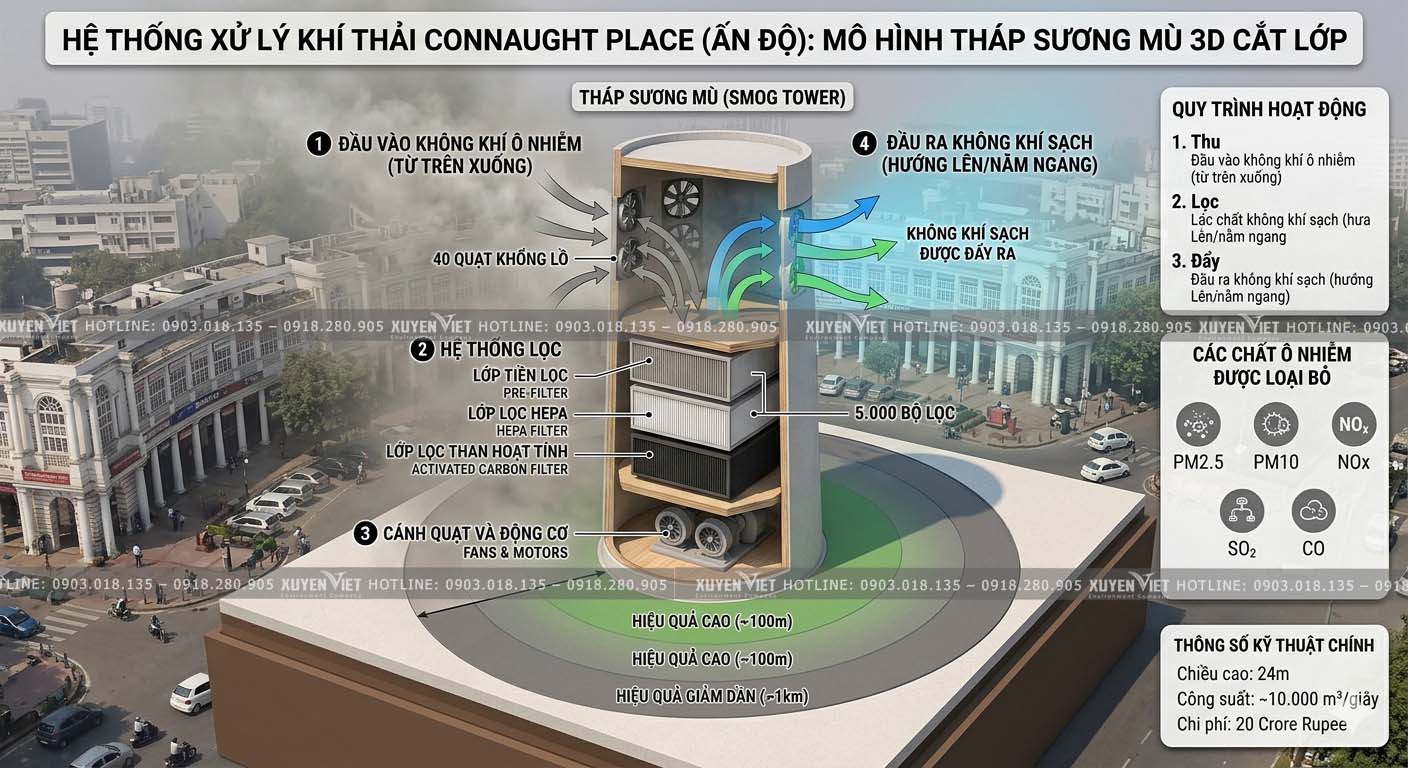

Cach Hoat Dong Cua Thap Loc Khi Thai Cua An Do - Tháp Hấp Phụ Xử Lý Khí Thải — Cấu Tạo, Nguyên Lý Khí Động Học & Báo Giá Trọn Gói

Hình 1: Mô hình khí động học dòng khí đi xuyên qua các tầng đệm than hoạt tính trong hệ thống hấp phụ khí công nghiệp.

2. Cấu Tạo Chi Tiết Của Một hệ thống hấp phụ khí Chuẩn Công Nghiệp

Một hệ thống hấp phụ khí than hoạt tính chuyên nghiệp gồm 6 bộ phận kết cấu chính:

Vỏ Tháp & Khung Chịu Lực: Chế tạo từ Inox 304/316 (chống ăn mòn axit), nhựa Composite FRP đúc liền khối hoặc Thép CT3 sơn phủ 3 lớp Epoxy chống rỉ.
Cửa Cấp Khí Vào & Màng Phân Phối Gió (Air Diffuser): Bố trí ở đáy tháp hoặc đầu hồi, có vách hướng dòng dạng nón mở rộng giúp phân bổ đều lưu lượng gió trên toàn bộ tiết diện tháp, triệt tiêu hiện tượng dòng chảy tắt (channeling).
Các Ngăn Khay Chứa Vật Liệu Lọc (Carbon Trays / Baskets): Thiết kế dạng khay kéo dạng module độc lập bằng lưới Inox đục lỗ hoặc thép mạ kẽm, giúp công nhân dễ dàng tháo lắp thay than mà không làm gián đoạn sản xuất.
Lớp Lọc Bụi Sơ Cấp (Pre-Filter): Phin lọc túi vải G4/F7 lắp ngay cửa nạp để giữ lại 95% bụi sơn và khói dầu trước khi khí tiếp xúc với than.
Cửa Thăm Thao Tác (Manhole) & Cửa Xả Đáy: Bố trí các cửa gioăng kín khí tại từng tầng than phục vụ công tác kiểm tra định kỳ.
Hệ Thống Quan Trắc & Cảm Biến An Toàn: Tích hợp cảm biến nhiệt độ PT100, đồng hồ đo chênh áp Magnehelic và van xả áp nổ theo chuẩn an toàn PCCC.

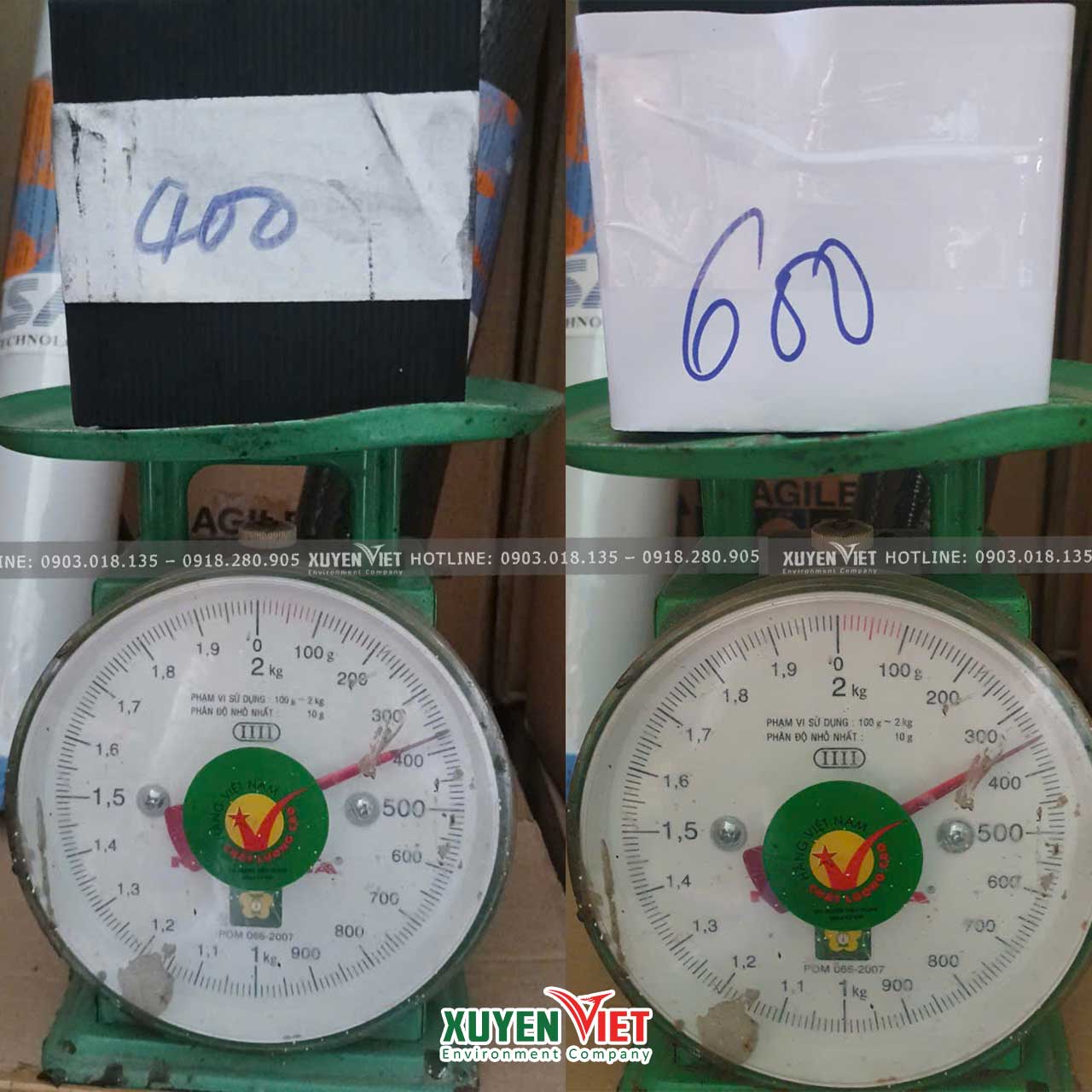

khoi luong than hoat tinh to ong - Tháp Hấp Phụ Xử Lý Khí Thải — Cấu Tạo, Nguyên Lý Khí Động Học & Báo Giá Trọn Gói

Hình 2: Than tổ ong 100x100x100mm xếp khít trong các khay hệ thống hấp phụ khí, tạo lưu lượng gió tối đa và trở lực thấp.

3. Bảng Tính Toán Kích Thước Tháp & Khối Lượng Than Theo Lưu Lượng Quạt Hút

Lưu lượng khí thải (Q, m³/h)	Vận tốc gió thiết kế (v, m/s)	Tiết diện tháp (Dài × Rộng, mm)	Số tầng than nạp	Số viên than tổ ong cần dùng	Khối lượng than viên nén (kg)
3.000 – 5.000	0,8 – 1,0	1.200 × 1.200	2 tầng	288 viên	250 – 350 kg
6.000 – 8.000	0,8 – 1,0	1.500 × 1.500	2 tầng	450 viên	450 – 600 kg
10.000 – 12.000	0,8 – 1,0	1.800 × 1.800	3 tầng	972 viên	800 – 1.000 kg
15.000 – 18.000	0,8 – 1,0	2.200 × 2.200	3 tầng	1.452 viên	1.200 – 1.500 kg
20.000 – 25.000	0,8 – 1,0	2.500 × 2.500	4 tầng	2.500 viên	2.000 – 2.500 kg
30.000 – 40.000	0,8 – 1,0	3.000 × 3.500	4 tầng	4.200 viên	3.500 – 4.500 kg

Ghi chú kỹ thuật: Thời gian lưu khí tiếp xúc (Empty Bed Contact Time – EBCT) tối thiểu phải đạt từ 1,2 – 2,0 giây để phân tử mùi hấp phụ hoàn toàn.

4. Bảng Báo Giá Gia Công hệ thống hấp phụ khí & Vật Liệu Lọc Tại Xuyên Việt

Đơn giá niêm yết minh bạch trực tiếp từ Tổng kho Môi Trường Xuyên Việt (chưa gồm VAT):

Hạng mục thiết bị / Vật liệu	Quy cách kỹ thuật	Đơn vị tính	Đơn giá tham khảo (VNĐ)
hệ thống hấp phụ khí Inox 304 (Q = 5.000 m³/h)	Dày 1,5mm, 2 tầng khay than, cửa thăm gioăng silicon	Bộ	38.000.000 – 48.000.000
Tháp Hấp Phụ Inox 304 (Q = 10.000 m³/h)	Dày 2,0mm, 3 tầng khay than, tích hợp phin lọc bụi G4	Bộ	65.000.000 – 82.000.000
hệ thống hấp phụ khí Composite FRP (Q = 10.000 m³/h)	Nhựa Vinylester kháng axit cực tốt, 3 tầng than	Bộ	75.000.000 – 95.000.000
hệ thống hấp phụ khí Thép Sơn Epoxy (Q = 10.000 m³/h)	Thép tấm dày 2,5mm, sơn 3 lớp epoxy chống rỉ	Bộ	48.000.000 – 62.000.000
Than Hoạt Tính Tổ Ong 100x100x100mm (Chuẩn)	Iodine ≥ 650 – 800 mg/g, CTC ≥ 60%	Viên	Liên hệ theo số lượng
Than Hoạt Tính Tổ Ong Kháng Nước (Waterproof)	Chịu ẩm cao, không rã nát trong nước	Viên	Liên hệ theo số lượng
Than Viên Nén Phi 4mm (CTC 65% Cao Cấp)	Bao 25 kg / Bao Jumbo 500 kg	Kg	23.000 – 27.000

Chính sách dự án: Miễn phí khảo sát mặt bằng, cung cấp bản vẽ thiết kế 2D/3D AutoCad, hỗ trợ vận chuyển và lắp đặt hoàn thiện tận nơi cho nhà máy trên toàn quốc.

5. Câu Hỏi Thường Gặp (FAQ) Về hệ thống hấp phụ khí Xử Lý Khí Thải

Khi nào nên dùng than tổ ong thay vì than viên nén trong hệ thống hấp phụ khí?

Nên chọn Than tổ ong (Honeycomb) khi hệ thống xử lý khí có lưu lượng gió lớn (trên 10.000 m³/h) hoặc quạt hút công suất vừa phải, bởi cấu trúc ống rỗng của than tổ ong tạo chênh áp cực thấp (ΔP Than viên nén (Pellet) khi khí thải chứa nồng độ mùi rất đậm đặc hoặc tháp lọc có dạng hình trụ tròn tầng cố định.

Tần suất thay than hoạt tính trong hệ thống hấp phụ khí là bao lâu?

Đối với các xưởng phun sơn, in ấn vận hành 8 – 12 giờ/ngày, chu kỳ thay than trung bình là 6 – 9 tháng. Đối với các nhà máy hóa chất nồng độ cao, chu kỳ thay thế từ 4 – 6 tháng.
