Cấu tạo hệ thống lọc bụi nhà xưởng chuẩn 153/2024/NĐ-CP

Trong môi trường sản xuất công nghiệp, bụi phát sinh từ các quá trình gia công, nghiền, cắt, phun sơn hoặc chế biến nguyên liệu là nguồn gây ô nhiễm nghiêm trọng. Bụi không chỉ ảnh hưởng đến sức khỏe người lao động (bệnh phổi, hô hấp) mà còn gây hư hỏng thiết bị, giảm năng suất và vi phạm quy chuẩn môi trường QCVN. Do đó, lọc bụi nhà xưởng là giải pháp bắt buộc để kiểm soát phát thải, đảm bảo an toàn và tuân thủ pháp luật.

Một hệ thống lọc bụi nhà xưởng hiệu quả phải thu gom bụi tại nguồn, vận chuyển, tách lọc và xử lý triệt để trước khi thải ra môi trường. Túi lọc bụi công nghiệp F6 là một trong những vật liệu lọc quan trọng, được Công ty TNHH Môi Trường Xuyên Việt cung cấp với hiệu suất lọc cao, phù hợp cho các baghouse pulse-jet.

Nguyên lý hoạt động tổng thể của hệ thống lọc bụi nhà xưởng

Hệ thống lọc bụi nhà xưởng hoạt động theo nguyên lý tạo áp suất âm (suction) để hút bụi tại nguồn và tách lọc bằng cơ học hoặc kết hợp các phương pháp khác. Dòng khí bụi di chuyển theo đường đi điển hình sau:

• Nguồn phát sinh bụi → Hood hút cục bộ → Đường ống dẫn → Bộ tách sơ bộ (cyclone nếu có) → Bộ thu gom chính (baghouse hoặc cartridge) → Quạt hút → Ống khói thải khí sạch.

Hệ thống sử dụng quạt công suất lớn tạo dòng khí với vận tốc phù hợp (thường 18–25 m/s trong ống dẫn) để ngăn bụi lắng đọng. Bộ lọc chính giữ lại hạt bụi trên bề mặt hoặc bên trong vật liệu lọc, khí sạch đi qua và được thải ra. Khi lớp bụi (cake) tích tụ làm tăng áp suất chênh lệch (ΔP), hệ thống tự động làm sạch để duy trì hiệu suất.

So sánh nhanh các loại bộ thu gom chính:

• Baghouse (lọc túi): Phù hợp bụi mịn, dính, lưu lượng lớn, hiệu suất >99%.
• Cartridge filter: Compact, dễ thay, tốt cho bụi khô mịn.
• ESP (điện tĩnh): Dùng cho bụi siêu mịn, nhiệt độ cao nhưng ít phổ biến với bụi mài mòn.

Lựa chọn loại nào phụ thuộc vào kích thước hạt bụi, nhiệt độ, độ ẩm và tính dễ cháy nổ của bụi.

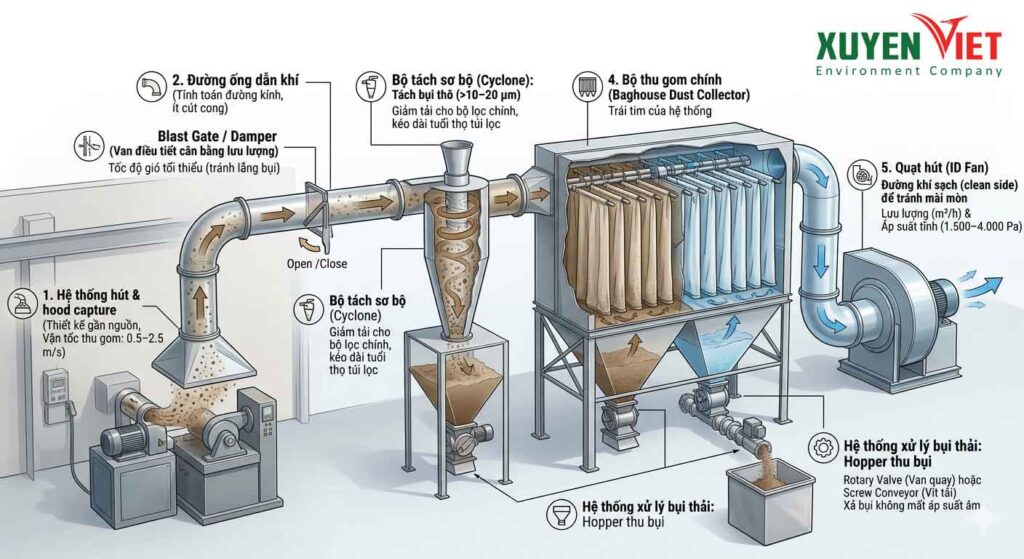

Các bộ phận chính trong cấu tạo hệ thống lọc bụi nhà xưởng

Một hệ thống lọc bụi nhà xưởng hoàn chỉnh gồm nhiều bộ phận phối hợp chặt chẽ:

1. Hệ thống hút & hood capture: Hood được thiết kế gần nguồn phát sinh (capture velocity 0.5–2.5 m/s tùy loại bụi) để thu gom tối đa, giảm thiểu bụi lan tỏa.
2. Đường ống dẫn và van điều tiết: Ống được tính toán đường kính, bố trí ít cút cong, lắp blast gate hoặc damper để cân bằng lưu lượng. Tốc độ gió tối thiểu giúp tránh lắng bụi.
3. Bộ tách sơ bộ (Cyclone): Sử dụng lực ly tâm tách hạt bụi thô (>10–20 µm), giảm tải cho bộ lọc chính, kéo dài tuổi thọ túi lọc.
4. Bộ thu gom chính: Đây là trái tim của hệ thống, thường là baghouse dust collector.(nguồn)
5. Quạt hút (ID Fan): Đặt sau bộ lọc (clean side) để tránh mài mòn cánh quạt. Quạt phải được chọn dựa trên lưu lượng (m³/h) và áp suất tĩnh toàn hệ thống (thường 1.500–4.000 Pa).
6. Hệ thống xử lý bụi thải: Hopper thu bụi, rotary valve hoặc screw conveyor xả bụi mà không làm mất áp suất âm.

Cấu tạo chi tiết bên trong baghouse (bộ lọc túi bụi)

Baghouse là loại phổ biến nhất trong lọc bụi nhà xưởng nhờ khả năng xử lý bụi mịn liên tục. Bố trí nội bộ bao gồm các vùng chính:

• Dirty-air plenum (buồng khí bẩn): Khí bụi vào qua inlet, được phân bố đều nhờ baffle hoặc perforated plate để tránh dòng khí tập trung làm hỏng túi lọc.
• Khu vực filter elements: Hàng trăm túi vải (fabric bags) treo thẳng đứng từ tube sheet. Khí bụi đi từ ngoài vào trong (outside-in), bụi bám ngoài bề mặt túi. Bên trong túi có cage (khung thép) chống xẹp. Tube sheet có gioăng kín đảm bảo không khí rò rỉ.
• Clean-air plenum (buồng khí sạch): Thu khí đã lọc và dẫn ra outlet.
• Hopper & dust collection: Phần dưới hình nón thu bụi rơi xuống khi làm sạch, có rotary valve xả bụi.

Hệ thống làm sạch phổ biến: Pulse-jet (xung khí nén). Header khí nén và nozzles nằm trên clean plenum. Mỗi xung ngắn (0.1–0.2 giây) tạo sóng xung kích làm rung và đảo ngược túi, bụi rơi xuống hopper mà không cần dừng hệ thống. Hệ thống điều khiển theo ΔP (thường 100–200 mmH₂O) hoặc timer.

Túi lọc bụi công nghiệp F6 của Môi Trường Xuyên Việt là lựa chọn đáng tin cậy cho baghouse. Sản phẩm có hiệu suất lọc cao cấp theo tiêu chuẩn F6, chịu lưu lượng lớn, phù hợp pulse-jet, đảm bảo CO-CQ chính hãng và độ bền cao trong môi trường công nghiệp Việt Nam.

Yếu tố thiết kế ảnh hưởng đến hiệu suất lọc bụi nhà xưởng

Hiệu quả của hệ thống lọc bụi nhà xưởng không chỉ nằm ở cấu tạo mà còn phụ thuộc nhiều yếu tố kỹ thuật quan trọng:

• Đặc tính bụi: Kích thước hạt (PM2.5, PM10), độ dính, độ ẩm, tính mài mòn và dễ cháy nổ. Bụi dính hoặc ẩm cao đòi hỏi túi lọc chống bám dính và hệ thống pulse-jet mạnh hơn.
• Tốc độ gió và áp suất: Vận tốc trong ống dẫn 18–25 m/s, áp suất tĩnh thiết kế dư 20–30% để bù đắp khi túi bẩn. ΔP (chênh áp) là chỉ số quan trọng nhất để điều khiển chu kỳ làm sạch.
• An toàn cháy nổ: Với bụi dễ cháy (gỗ, kim loại, nhựa), phải tuân thủ NFPA 68/69: lắp explosion vent, isolation valve, grounding và monitoring nồng độ bụi.
• Bảo trì và tiếp cận: Cửa kiểm tra, sàn thao tác, khoảng cách thay túi phải được tính toán từ khâu thiết kế.

Việc thiết kế sai có thể dẫn đến hiệu suất thấp, tiêu hao năng lượng cao hoặc nguy cơ sự cố.(nguồn)

Lựa chọn vật liệu lọc & sản phẩm khuyến nghị từ Xuyên Việt

Vật liệu lọc là yếu tố quyết định tuổi thọ và hiệu suất lọc bụi nhà xưởng. Túi lọc cần chọn đúng theo nhiệt độ, hóa chất và loại bụi cụ thể (Polyester, PTFE, Nomex, PPS…).

Túi lọc bụi công nghiệp F6 do Môi Trường Xuyên Việt cung cấp là giải pháp tối ưu cho hầu hết các nhà xưởng. Sản phẩm đạt hiệu suất lọc cao cấp theo tiêu chuẩn F6, chịu lưu lượng gió lớn, tương thích tốt với hệ thống pulse-jet, độ bền cao và dễ vệ sinh.

Ngoài ra, để hỗ trợ khử mùi và VOCs trong khí thải, có thể kết hợp Than tổ ong lọc khí thải – một sản phẩm chuyên dụng khác của công ty với khả năng hấp phụ mạnh.

Với hơn 12 năm kinh nghiệm, Môi Trường Xuyên Việt cung cấp đầy đủ CO-CQ, hàng chính ngạch, tư vấn thiết kế – thi công – bảo trì hệ thống lọc bụi nhà xưởng trọn gói. Chi tiết xem tại thanhoattinh.net.

Lọc bụi nhà xưởng không chỉ là yêu cầu pháp lý mà còn là đầu tư mang lại lợi ích lâu dài: bảo vệ sức khỏe người lao động, nâng cao năng suất, giảm thiểu rủi ro môi trường và tối ưu chi phí vận hành. Một hệ thống được thiết kế đúng, sử dụng vật liệu lọc chất lượng cao sẽ vận hành ổn định và bền vững.

Quý doanh nghiệp cần tư vấn, thiết kế hoặc nâng cấp hệ thống lọc bụi nhà xưởng, hãy liên hệ ngay Môi Trường Xuyên Việt để được khảo sát miễn phí, báo giá tối ưu và hỗ trợ bảo trì định kỳ nhanh chóng trong 24h.
